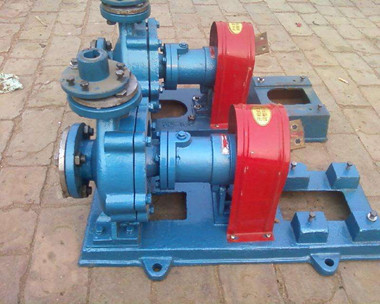

• RY导热油泵

    RY系列风冷式高温导热油泵技术先进,效率高,在热态下能长期稳定运转无泄漏,无附加冷却系统,使用安全可靠等特点,在我国载热体加热系统中得到了广泛的使用....

    RY导热油泵详细说明




    　RY系列风冷式高温导热油泵，在热态下能长期稳定运转无泄漏，使用稳定等特点，在我国载热体加热系统中广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，ry系列风冷高温导热油泵主要用于输送没有固体颗粒的弱腐性高温液体，使用温度≤370℃，是一种理想的循环泵。该导热油泵广泛应用纸餐盒高温定型、橡胶、烘干、饲料烘干、印染、化工、胶合板生产、防水卷材生产、沥青加热、挂面烘干等行业。

    (1)RY系列风冷高温导热油泵是吸收国外油泵的基础上研制的产品，基本结构形式为单级单吸悬臂式脚支撑结构，热油泵的进处为轴向吸入，出口为垂直向上，和电机同装于底座上。

    (2)导热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导管，用以观察密封情况和回收导热油。

    (3)风冷式高温导热油泵采用自热散热结构，使结构简单，体积小，节约运行费用，性能好，使用稳定。

    (4)风冷式高温导热油泵采用填料密封和机械密封相结合的形式，填料密封用耐温的填料，具有热态适应性，而机械密封则采用机械强度高，磨性好的硬质合金材料，可以在高温情况下的密封性能。

    (5）使密封性能产生了飞跃，比橡胶类密封稳定性提了25倍，耐腐蚀强。

    风冷式高温导热油泵性能范围（按设计点）
    1、流量1-500m3/h; 　　 2、扬程10-125m; 　　 3、温度-20。c-350。c；
    型号意义：以RY100-65-200A为例

    RY
    100
    65
    200
    A
    热油泵
    泵体入口直径
    泵体出口直径
    叶轮名义外径
    表示叶轮外径第一次切割（D、E表示变型叶轮 ）

    RY型风冷式导热油泵性能参数表

    泵型号

    流量
    m3/h
    扬程
    m

    转速 n
    r/min
    功率 kw
    效率η
    %

    电机（Y型）
    机座号
    轴功率

    配用功率
    15-15-100
    3
    10
    2800
    0.45
    0.75
    20
    801
    15-15-100A
    2
    10
    2800
    0.36
    0.55
    18
    AO2-7122
    15-15-100B
    1
    10
    2800
    0.2
    0.37
    15
    AO2-7112
    20-20-100
    1
    10
    2800
    0.09
    0.37
    26
    AO2-7112
    20-20-125
    1.5
    22
    2800
    0.22
    0.75
    30
    801
    40-25-160
    10
    28
    2900
    1.72
    2.2
    45
    90L
    25-25-160
    3
    27
    2900
    0.53
    1.5
    30
    90S
    32-32-160
    6
    28
    2900
    0.85
    1.5
    50
    90S
    50-32-160
    12.5
    30
    2900
    1.90
    3.0
    57
    100L
    50-32-200
    18
    40
    2900
    3.92
    5.5
    50
    132Sl
    50-32-200A
    16
    32
    2900
    3.35
    4
    42
    112M
    50-32-250
    12.5
    80
    2900
    6.2
    11
    44
    160Ml
    65-50-160
    20
    32
    2900
    3.17
    5.5
    55
    132S1
    65-40-200
    30
    48
    2900
    6.3
    7.5
    62
    132S2
    65-40-200A
    25
    35
    2900
    4.0
    5.5
    59
    132S1
    65-40-250
    25
    80
    2900
    10.3
    15
    53
    160M2
    65-40-250A
    20
    51
    2900
    5.67
    7.5
    49
    132S2
    65-40-315
    25
    125
    2900
    18.9
    30
    45
    200L1
    65-40-315A
    22.5
    100
    2900
    15.3
    22
    40
    180M
    80-50-200
    50
    50
    2900
    9.7
    15
    70
    160M2
    80-50-200A
    45
    40
    2900
    7.8
    11
    63
    160M1
    80-50-200B
    40
    32
    2900
    6.37
    7.5
    55
    132S2
    80-50-250
    50
    80
    2900
    17.1
    22
    58
    180M
    80-50-250A
    43
    60
    2900
    12.8
    15
    55
    160M2
    80-50-315
    50
    125
    2900
    30.4
    45
    56
    225M
    80-50-315A
    45
    100
    2900
    23.6
    30
    52
    200L1
    100-65-200
    100
    50
    2900
    18.4
    22
    74
    180M
    100-65-200A
    94
    44
    2900
    16
    22
    70
    180M
    100-65-200B
    87
    38
    2900
    13.8
    15
    65
    160M2
    100-65-200C
    80
    32
    2900
    11.8
    15
    59
    160M2
    100-65-250
    100
    80
    2900
    32.06
    37
    68
    200L2
    100-65-250A
    95
    72
    2900
    29
    37
    64
    200L2
    100-65-250B
    90
    65
    2900
    26.2
    30
    61
    200L1
    100-65-250C
    85
    50
    2900
    20.3
    30
    57
    200L1
    100-65-315
    100
    125
    2900
    50.06
    75
    68
    280S
    100-65-315A
    95
    113
    2900
    45.23
    55
    64.63
    250M
    100-65-315B
    90
    100
    2900
    40.5
    55
    60.50
    250M
    100-65-315C
    82
    84
    2900
    34.76
    45
    54
    225M
    125-100-200
    200
    50
    2900
    35.4
    45
    77
    225M
    125-100-200A
    178
    40
    2900
    26.6
    37
    73
    200L2
    125-100-250
    200
    70
    2900
    47
    55
    80
    250M
    125-100-250A
    190
    63
    2900
    41.6
    55
    78
    250M
    125-100-250B
    180
    57
    2900
    37.9
    45
    74
    225M
    125-100-250C
    170
    51
    2900
    32.15
    45
    72
    225M
    125-100-250D
    150
    70
    2900
    40
    45
    70
    225M
    150-150-200
    350
    50
    2900
    60
    75
    80
    280S
    150-150-200A
    313
    40
    2900
    45
    55
    76
    250M
    200-150-400
    350
    50
    1450
    61.8
    75
    78
    280S
    200-150-400A
    330
    45
    1450
    52.8
    75
    77
    280S
    250-200-400
    500
    50
    1480
    86.2
    110
    79
    315S
    250-200-500
    500
    80
    1480
    136
    160
    76.5
    315M
    250-200-500A
    400
    50
    1480
    75
    90
    73
    280M
