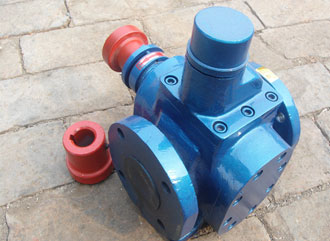

• YCB圆弧齿轮泵

    YCB系列圆弧齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统....

    YCB圆弧齿轮泵详细说明




    YCB系列圆弧齿轮泵用途
    适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cst)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。
    ycb系列圆弧齿轮泵应用范围
    在输油系统中可用作传输,增压泵;
    在燃油系统中可用作输送,加压,喷射的燃油泵;
    在液压传动系统中可用作提供液压动力的液压泵;
    在一切工业领域中,均可作润滑油泵用。
    ycb系列圆弧齿轮泵结构特点
    本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比优点是齿轮啮合过程中齿廓面没有相对滑动,所以齿面无磨损,运转平稳,无因液现象,噪音低。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
    泵设有阀作为超载保护,阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本阀不能作减压阀长期工作,需要时可在管路上另行安装。
    泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
    从主轴外伸端向泵看,为顺时针旋转。

    型号

    流量
    Q
    转速
    n
    r/min

    排出压力
    p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h频率
    Hz
    功率KW

    型号
    YCB0.6-0.60.69100.65.532500.75Y90S-6
    1.01390500.75Y80L2-4
    0.71130600.75Y90S-6
    1.21710600.75Y80L2-4
    YCB0.6-1.60.69101.67.070501.1Y90L-6
    1.01400501.5Y90L-4
    0.71130601.1Y90L-6
    1.21710601.1Y90S-4
    YCB1.6-0.61.69100.65.542500.75Y90S-6
    2.51400501.1Y90S-4
    1.91130601.1Y90L-6
    3.01710601.5Y90L-4
    YCB1.6-1.61.69401.67.071502.2Y112M-6
    2.51440504Y112M-4
    1.91150602.2Y112M-6
    3.01750604Y112M-4
    YCB3.3-0.63.39400.65.060501.5Y100L-6
    5.01420502.2Y100L1-4
    4.01150601.5Y100L-6
    6.01730602.2Y100L1-4
    YCB3.3-1.63.39601.67.072505.5Y132M2-6
    5.01440507.5Y132M-4
    4.01170604Y132M1-6
    6.01750607.5Y132M-4
    YCB4-0.64.09400.65.060501.5Y100L-6
    6.01420502.2Y100L1-4
    4.81150602.2Y112M-6
    7.21730603Y100L2-4
    YCB4-1.64.09601.67.072505.5Y132M2-6
    6.01440507.5Y132M-4
    4.81170605.5Y132M-6
    7.21750607.5Y132M-4
    YCB8-0.68.09600.65.061503Y132S-6
    12.01440505.5Y132S-4
    9.61170604Y132M1-6
    14.41750605.5Y132S-4
    YCB8-1.68.09701.67.0755011Y160L-6
    12.014605015Y160L-4
    9.611706011Y160L-6
    14.417606015Y160L-4
    YCB10-0.610.09600.65.062504Y132M1-6
    15.01440505.5Y132S-4
    12.01170605.5Y132M2-6
    18.01750607.5Y132M-4
    YCB10-1.610.09701.67.0765011Y160L-6
    15.014705015Y160L-4
    12.011706011Y160L-6
    18.017706018.5Y160L-4
    YCB20-0.620.09700.65.068507.5Y160M-6
    24.01170607.5Y160M-6
    YCB25-0.625.09700.65.5695011Y160L-6
    30.011706011Y160L-6
    YCB30-0.630.09700.65.5705011Y160L-6
    36.011706011Y160L-6
    YCB40-0.640.09700.65.5725015Y180L-6
    48.011806015Y180L-6
    YCB50-0.650.09700.65.5725022Y200L2-6
    60.011806022Y200L2-6
